6个整流元器件依照固定的连接方法可以组成三相全波整流线路。

其作用是把交流电整流变成直流电。

三相全波整流线路普遍用在电镀设备、电解设备、直流焊机、充电设备等装置上。整流桥模块便是将数个整流管封在一个壳内，组成1个完整的整流线路。当功率进一步增加或因为其它因素要求多相整流时三相整流线路就被提了出来。三相整流桥分成三相全波整流桥（全桥）和三相半波整流桥（半桥）两种。选择整流桥模块要考虑到整流线路和运作电压。对输出电压要求高的整流线路需要装电容器，对输出电压要求不高的整流线路的电容器可装可不装。按照三相交流电的频率每一周期改变为上半周2相，下半周1相的规律，三相桥式整流模块是将交流电每一个改变周期内的上半周2只二极管（正方向）导通，下半周1只二极管（正方向）导通来得到1个频率周期内上、下波型都能导通的全波（6只二极管）整流输出直流电的

三相全波整流线路的特性和基本原理：

主线路

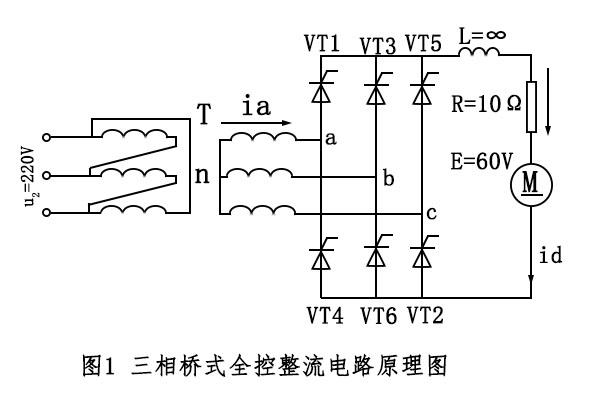

其原理图如下图1所显示。

习惯将当中阴极连接在一起的3个晶闸管模块（VT1、VT3、VT5）称作共阴极组；阳极连接在一起的3个晶闸管模块（VT4、VT6、VT2）称作共阳极组。此外，习惯上希望晶闸管模块按从1至6的顺序导通，因此将晶闸管模块按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管模块分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管模块分别为VT4、VT6、VT2。从后面的分析得知，按此编号，晶闸管模块的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

上述便是西班牙CATELEC介绍的三相全波整流线路，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
