整流桥式模块三相桥式整流电路图

整流桥模块是电源作整流用的专用型模块。其产品有5大类别，如下图所示。

图1整流桥模块三相桥式整流线路

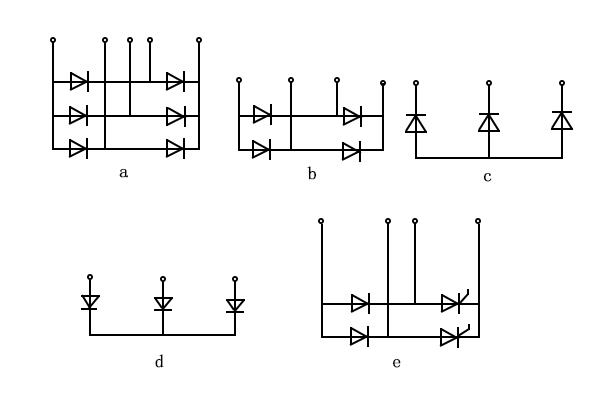

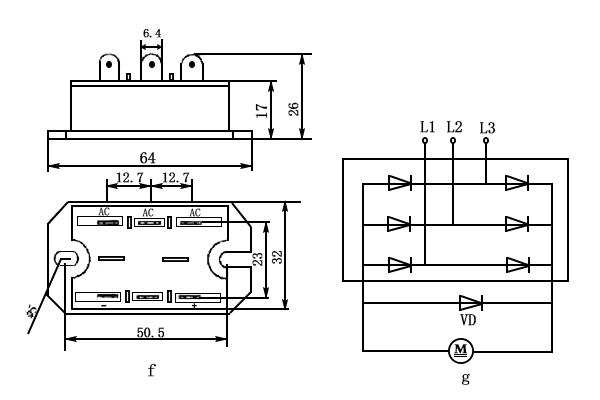

图a为三相桥式整流模块;图b为单相桥式整流模块;图c为负三臂整流桥模块;图d为正三臂整流桥模块;图ε为单相半控桥式整流模块;图f为整流模块外形尺寸图。现阶段,国产整流桥模块整流电流为100A左右,抗压高达数千伏

新手对整流二极管、晶舸管、整流桥的工作原理如不甚了解,可阅读《经典晶体管电子线路300例》(机械工业出版社)。釆用1只三相桥式整流模块,就能轻松地构成1个三相桥式整流线路线路如图g所示。

上述便是CATELEC西班牙对整流桥式模块三相桥式整流电路图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
