桥式整流桥模块线路工作时电流方向

来源:市场新闻 | 时间:11-18

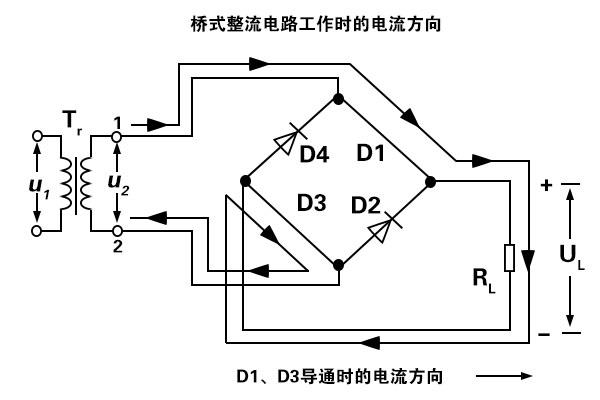

在u2的正半周期,D1、D3导通,D2、D4断开,电流由TR次级上端经D1→RL→D3返回TR次级下端,在负载RL上获得一半波整流电压

在u2的负半周期,D1、D3断开,D2、D4导通,电流由Tr次级的下端经D2→RL→D4返回Tr次级上端,在负载RL上获得另一半波整流电压。

如此就在负载RL上获得1个与全波整流同样的电压波型,其电流的计算与全波整流同样,即

UL=0.9U2

IL=0.9U2/RL

流经每一个二极管的平均电流为

ID=IL/2=0.45U2/RL

每一个二极管所承担的最高反方向电压为

什么是硅桥,什么是桥堆

当前,小功率桥式整流线路的4只整流二极管,被连接成桥路后封装成1个整流器件,称“硅桥”或“桥堆”,使用便捷,整流线路也常简单化为图Z图1(c)的形式。
