西班牙CATELEC:晶闸管模块的发热（功耗）原理

在电力电子工程的行业中，它是为各类电子控制设备服务的。但凡用晶闸管模块的地方，就需要按设计者意图把它们构成1个功能线路。例如各类单相、三相、六相整流桥路，反并接线路，还有多支晶闸管模块的并接、串连选用线路等。不同的选用，便有不同的线路，真可谓千变万化、不胜枚举。

在这样1个有独立功能的功率模块中，在通大电流运行时，其发热和散热是1对非常重要的矛盾，选用者需要清楚其来龙去脉，妥善处理。不然会对整机可靠性形成很大影响。在一个2500A直流輸出的三相全波整流桥运行时，这一个单元本身散发的热量可达到约6KW数量级，如不及早把此热量散去，则后果无法预料。

仅就风冷来说，散热所涉及到的内容包含：散热器、风机、风道。而涉及到的学科包含流体力学、传热学、材料学、风道架构设计等。

晶闸管模块的发热（功耗）原理

晶闸管模块本身功耗包含正方向电流形成的功耗、开关损耗和反方向漏电流耗损。在工频条件下选用开关损耗很小，漏电流耗损相对占比较小，约在一、二十瓦以内，故后两项不在此文中探讨。

晶闸管模块的正方向性能：

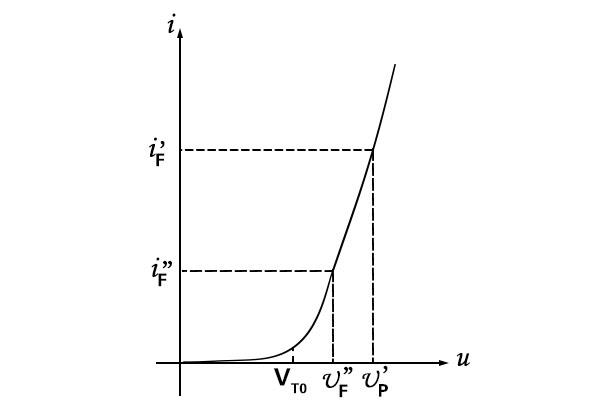

图1：晶闸管模块正方向性能曲线

晶闸管模块正方向性能曲线并不是线性的，可接近当作2条直线构成：在电压VT0以前（即小于VT0时）晶闸管模块正方向不能有效导通，电流很小；当电压超过VT0时，电流随电压升高，可当作1条直线，并且存有斜率，以斜率电阻rT0表达，单位为Ω（欧姆）。

图上曲线的函数关系为：
上述便是西班牙CATELEC对晶闸管模块的发热（功耗）原理的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。
