感应加热电源中三相整流桥设计

感应加热电源中三相整流桥的数字移相触发器方案设计

当前，我国大容量全固态感应加热电源十分欠缺，中频及超音频感应加热电源研发能力还较底。

其线路多数选用模拟控制回路，当中整流桥模块移相触发线路一般选用模拟型锯齿波增益可调线路，逆变输出负载端多选用CD4046完成模拟控制。

文中设计了整套感应加热电源中三相整流桥的数字移相触发器。

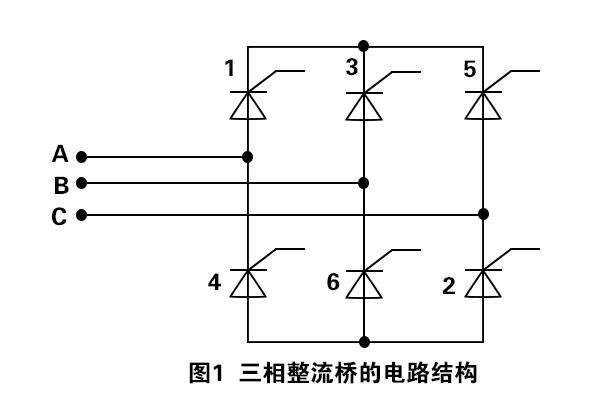

三相整流桥的线路设计如下图1所显示。
在电力电子技术中，一般将三相电的一个周期划分为6个触发换相区［1，4］。

整流桥选用晶闸管模块，晶闸管模块是可控制开关元器件，启动晶闸管模块必须具有2个条件：

（1）阳极和阴极间另加正方向电压；

（2）门极（控制极）与阴极间被增加触发脉冲。

调整触发延迟角θ就可以完成对整流输出功率的控制。

上述便是西班牙CATELEC介绍的感应加热电源中三相整流桥设计，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
