各类整流桥模块

电源的整流桥部分选用了一体式的整流桥模块，整流桥模块的功能就是可以利用二极管的单向导通的特征,将电平在零点上下波动的交流电变换为单向的直流电，通常电源中选用的整流桥模块除开这种单颗集成式的再有选用四个二极管完成的，它们的原理完全相同，功能便是整流，把交流电变成直流电。
实际上便是把4个硅二极管接成桥式整流线路之后封装一起用塑料包装起来，引出4个脚，当中2个脚接交流电源，用~符号表达，2个脚是直流输出，用+-表达。特征是便捷小巧，不占地方。

规格型号通常直接用参数表达：50伏1安，100伏5安等。

倘若你要使用整流桥模块，选用的时候留些余量，比如要做12伏2安培输出的整流电源，就可以选用25伏5安培的桥。

选用整流桥模块要充分考虑整流电路和工作电压。

整流桥堆通常用在全波整流线路中，它又分为全桥与半桥。

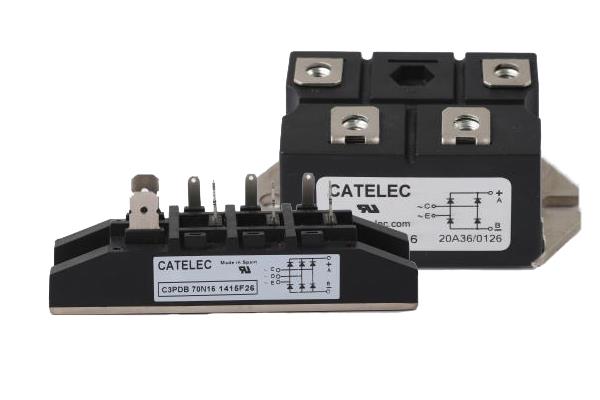

全桥是由4只整流二极管按桥式全波整流线路的方式连接并封装为一体组合成的，图是其外型。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等各种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等各种规格。

上述便是CATELEC西班牙对各类整流桥模块的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。
