西班牙CATELEC:单向晶闸管（可控硅）模块的基本构造及原理

可控硅模块有很多类型，下边以常用的普通晶闸管模块为例，讲解其基本构造及原理。

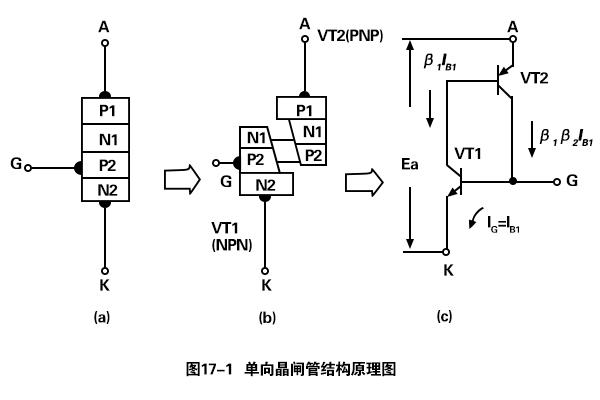

单向可控硅模块内有3个PN结，它们是由互相交叠的4层P区和N区所构成的.如下图17-1(a)所显示。可控硅模块的3个电极从P1引入阳极A，从N2引入阳极K，从P2引入控制极G，因此可以说它是一个四层三端半导体器件。
为了方便介绍.能够把图17-1(a)所显示晶闸管模块看作是由两部分构成的[见图17-1(b)]，如此能够把晶闸管模块等效为2只三极管构成的1对互补管.左下方部分为NPN型管，在上部分为PNP型管[见图17-1(c)]。

当连上电源Ea后，VT1及VT2都处在放大模式，若在G、K极间添加1个正触发信号，就等同于在VT1基极与发射极电路中有1个控制电流IC，它便是VT1的基极电流IB1。经放大后，VT1形成集电极电流ICI。此电流通过VT2的基极，变成VT2的基极电流IB2。因此，

VT2形成了集电极电流IC2。IC2再流向VT1的基极，再一次得以放大。如此顺次循环下来，瞬间便可使VT1和VT2全部导通并实现饱和。因此，当晶闸管模块添加正电压后，一輸入触发信号，它便会立刻导通。晶闸管模块一旦导通后，因为造成 VT1基极上总是经过比控制极电流IG大很多的电流，因此即便触发信号移除后，晶闸管模块依旧能保持导通模式。唯有减低电源电压Ea，使VT1、VT2集电极电流低于某一保持导通的最小值，晶闸管模块方能转成断开模式。

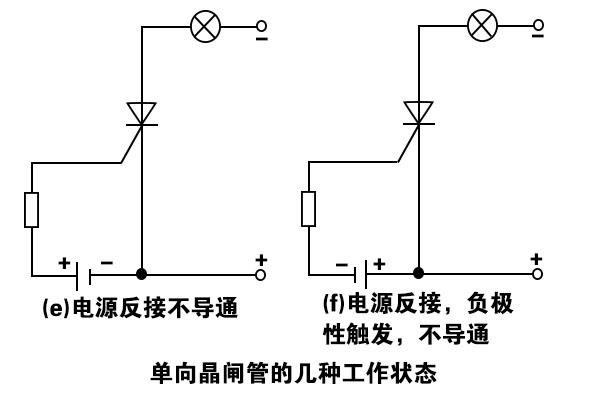

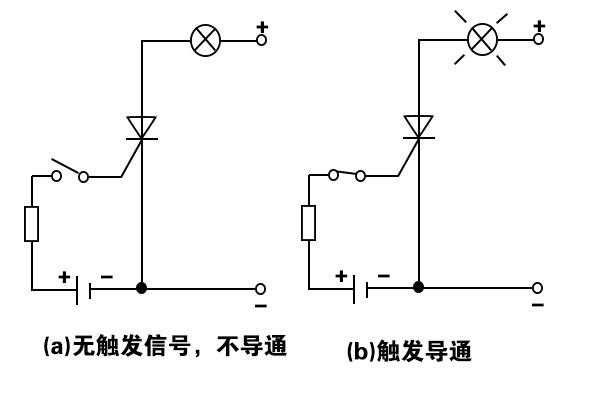

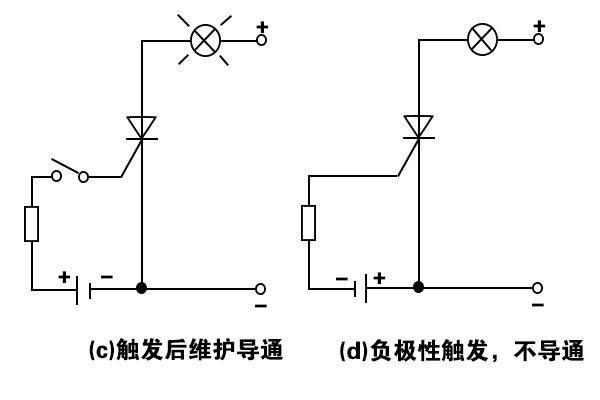

倘若把电源Ea反接，VT1和VT2都不会具备放大运行条件，即便有触发信号，晶闸管模块也不能运行而处在断开模式。同样，在没有輸入触发信号或触发信号极性相反时，即便晶闸管模块添加正方向电压.它也不能导通。上述的几类情形可参照图17-2。

总之，单向晶闸管模块具备可控开关的特性，但这类控制功能是触发控制，它与一般半导体三极管构成的开关线路的控制功能是不一样的。
