怎样检测整流桥模块的好坏

整流桥模块做为电源构成部分中的基本元件，对成品电源的重要性不言而喻。可以说，一款高品质的电源商品离不了一款好性能的整流桥模块器件。那倘若整流桥模块在实用中毁坏，该怎样检修检测呢？

1、电阻测试方法

电阻测试方法是借助二极管的单向导通特点，测试其正方向有电阻读值与反方向截止无读值来辨别其是否好坏，这套检测整流桥模块的好坏方式是很常用的1种。

测试工具与对象：1台正常的数字万用表与一款待辨别的整流桥模块。

测试条件设定：数字万用表打到20K欧姆档位，红笔数字万用表正极，黑笔数字万用表负极。

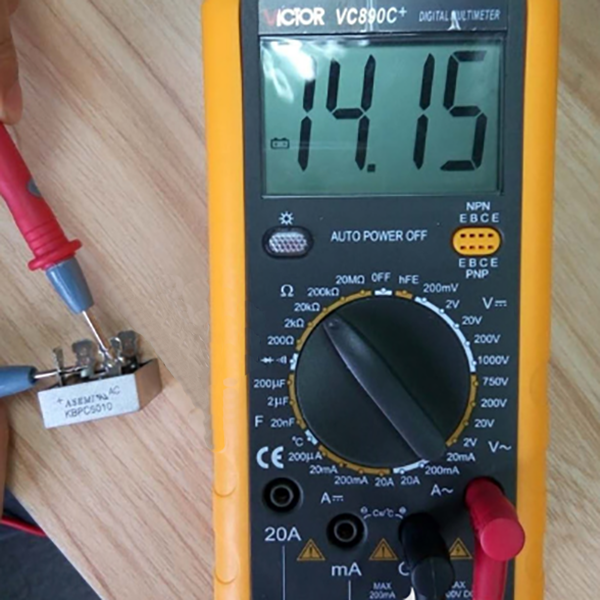

测试方法与步骤为：红笔接整流桥模块负极，黑笔各自接2个交流脚位，若均有读值显示则表明负极与交流间的2颗芯片正常；黑笔接整流桥模块正极，红笔各自探测2个交流脚位，若均有读值显示则表明整流桥模块正极与交流间的2颗芯片为正常。

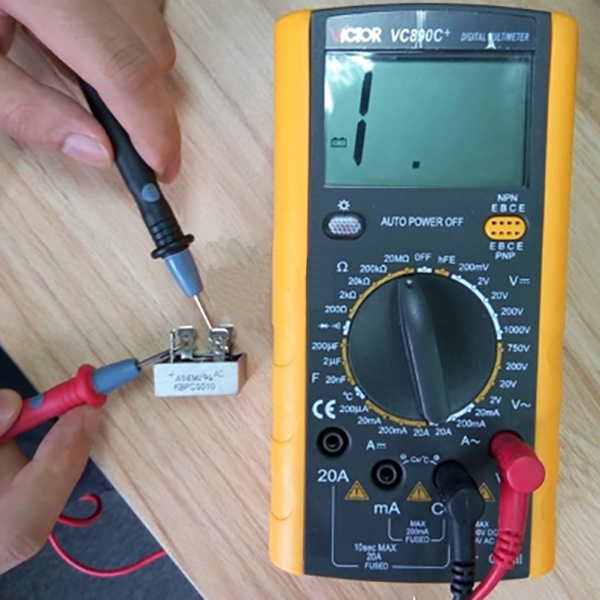

测试结论总结：若测试过程中结论反馈如上所述，则表示该整流桥模块4颗芯片均正常，数字万用表读值为该测试芯片的内阻值；若出現非统一的状况，如数值为1（无穷大）则表明整流桥模块中该颗芯片已经毁坏。

2、压降测试方法

压降测试方法是借助数字万用表二极管档位直接测试整流桥模块内部二极管芯片的方式，读值为压降的参考值或近似值。测试方法与电阻测试方法大概类似，也是很常用的1种检测整流桥模块好坏的方式。

测试工具与对象：1台数字万用表与一款待辨别的整流桥模块商品。

测试条件设定：数字万用表打到二极管档位，红笔数字万用表正极，黑笔数字万用表负极。

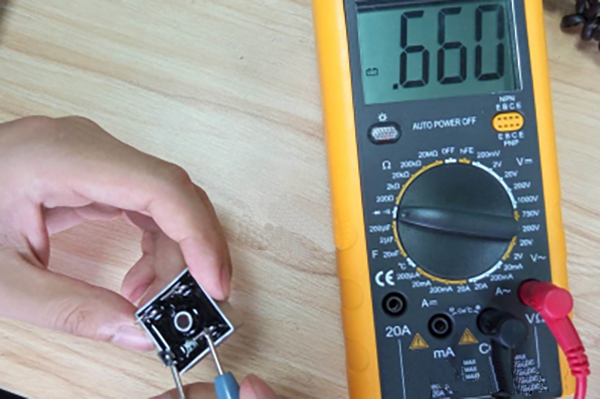

测试方法与步骤为：红笔接整流桥模块负极，黑笔接整流桥模块正极，这时测试结论为整个整流桥模块的压降参考值；如需各自测试每颗芯片的压降值，则方式为黑笔接整流桥模块正极，红笔各自探测2个交流脚位；红笔接整流桥模块负极，黑笔各自探测2个交流脚位，这时所测结论为内部独立二极管芯片的压降参数值。

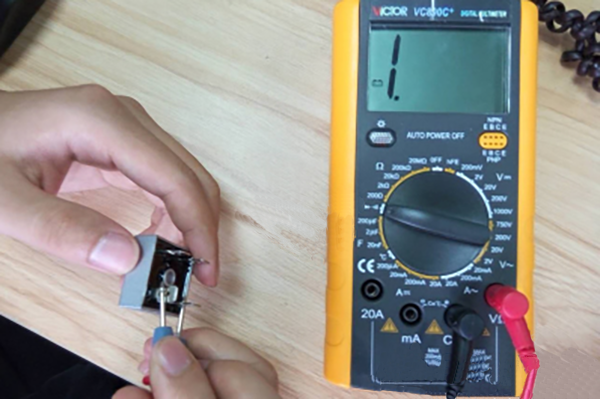

测试结论总结：上述测试结论为该整流桥模块内部二极管芯片压降的参考值，有示数表明该芯片正常，可以辅助辨别整流桥模块通断与好坏状况。如有非统一的状况出現，如数值为1（无穷大）则表明整流桥模块中该颗芯片已经毁坏。
