Market News
因为专注，所以专业

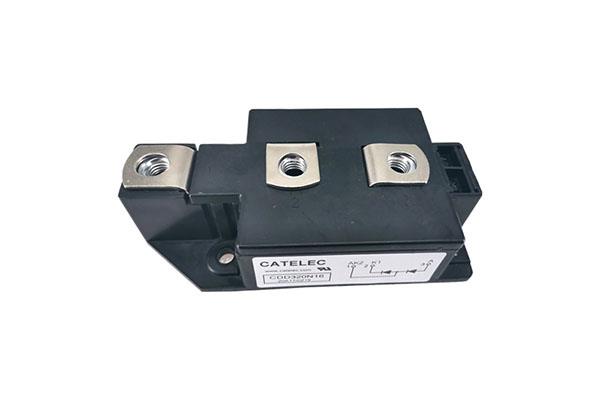

（1）最大平均整流电流IF：指二极管模块长期运行时准许经过的最大正方向平均电流。该电流由PN结的结面积和散热条件确定。选用时应注意经过二极管模块的平均电流无法超出此值，并要满足散热条件。比如1N4000系列二极管模块的IF为1A。（2）最高反方向工作电压VR：指二极管模块两边准许添加的最大反方向电压。若超出此值，则反方向电流（IR）剧增，二极管模块的单向导电性被毁坏，进而引发反方向击穿。一般取反方向击穿电压（VB）的一半当作（VR）。比如1N4001的VR为50V，1N4007的VR为1OOOV。（3）最大反方向电流IR：它是二极管模块在最高反方向工作电压下准许经过的反方向电流，此参数反映了二极管模块单向导电性能的好...

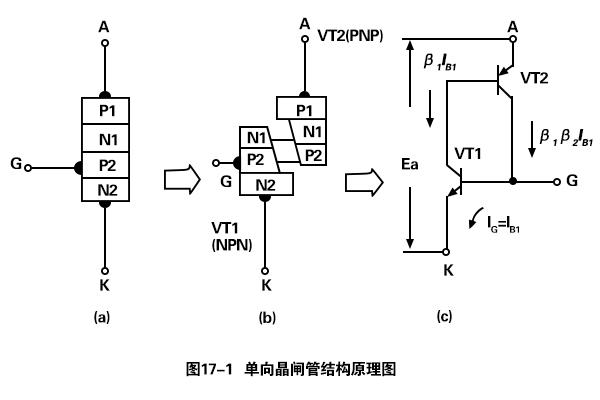

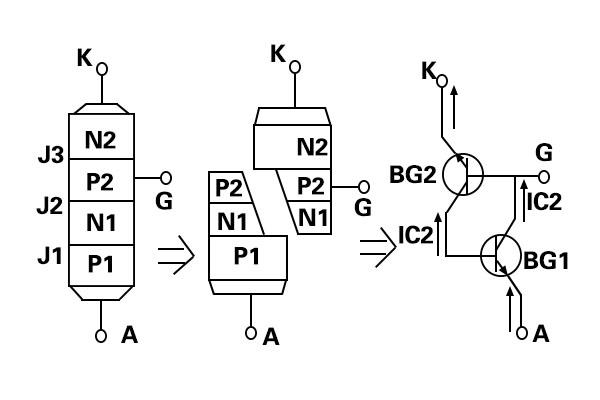

可控硅模块有很多类型，下边以常用的普通晶闸管模块为例，讲解其基本构造及原理。单向可控硅模块内有3个PN结，它们是由互相交叠的4层P区和N区所构成的.如下图17-1(a)所显示。可控硅模块的3个电极从P1引入阳极A，从N2引入阳极K，从P2引入控制极G，因此可以说它是一个四层三端半导体器件。 为了方便介绍.能够把图17-1(a)所显示晶闸管模块看作是由两部分构成的[见图17-1(b)]，如此能够把晶闸管模块等效为2只三极管构成的1对互补管.左下方部分为NPN型管，在上部分为PNP型管[见图17-1(c)]。当连上电源Ea后，VT1及VT2都处在放大模式，若在G、K极间添加1个正触发信号，就等同于...
（1）晶闸管模块(可控硅)的管脚辨别 可控硅模块管脚的辨别能用下方方式 ：先用数字万用表R*1K挡测定三脚间的电阻值，电阻值小的两脚各自为控制极和阴极，剩余的一脚为阳极。再将数字万用表放置R*10K挡，用手指捏住阳极和另一脚，且不许两脚触碰，黑电笔接阳极，红电笔接余下的一脚，如指针往右转动，表明红电笔所接为阴极，不转动则为控制极。（2）晶闸管模块的使用 1)顺变设备（交流电转变成直流电）可变电压电源、恒压、恒流源、直流电机电源2)逆变设备（直流转变成交流电源）频率精度高，负荷转变时输岀稳定性，恒频率电源、不间断电源、交流电机电源。3)变频设备（顺变...

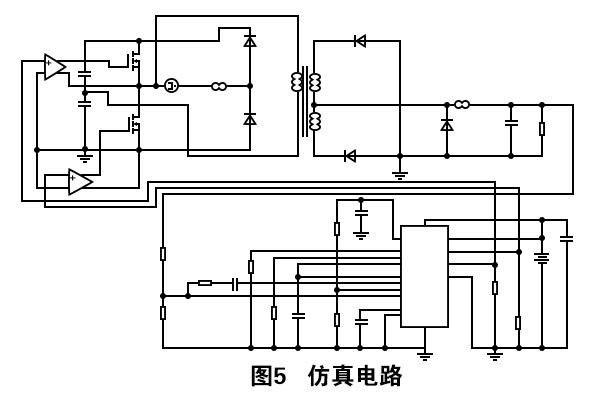

此文借助SIMetrix仿真软件对无輸入整流桥模块的单级PFC变换器完成仿真解析。线路参数设置为：输出功率=50W，輸入电压=200，输出电压=12V，电感=100μH，开关频率=100kHZ，輸出滤波电容=400uF，=400uF。使用芯片为uc1825，两路控制信号輸出，图5是仿真线路。仿真輸出波型与理论解析完全相符。输出电压12V和电容（C1C2两边）电压，电感Lpfc上电流波型如下图6所显示，从图中能够看得出輸入电流跟随輸入电压。仿真结果显示上文对基于无輸入整流桥模块的单级PFC变换器的工作分析是合理的，该线路完成了对系统的功率因数校正功能。 ...

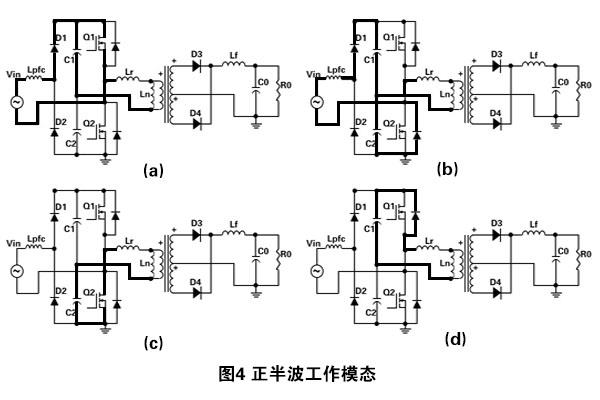

图2所显示的单级PFC线路集成PWM整流器和半桥电路，进而节省了輸入整流桥模块。当交流輸入Vin处在正半波的时上管做为PFC级和DC/DC级的集成开关管，当交流輸入Vin为负半波的时，下管为集成开关管。两组boost线路在工频周期里完成PFC，而电感Lpfc上的电流始终保持断续状态，以让其峰值电流自动跟随輸入电压。因为后级为半桥dc/dc变换器，2个开关管的占空比都为D，则后级运行在连续状态时输出电压这边Vo为输出电压，n=ns/np为次级绕组比初级绕组的比值，倘若次级选用平衡绕组，则2个次级绕组和初级绕组的比值为n1=n2=n。VC为储能电容上的电压。图3为Q1和Q2的控制信号。 ...
