Market News
因为专注，所以专业

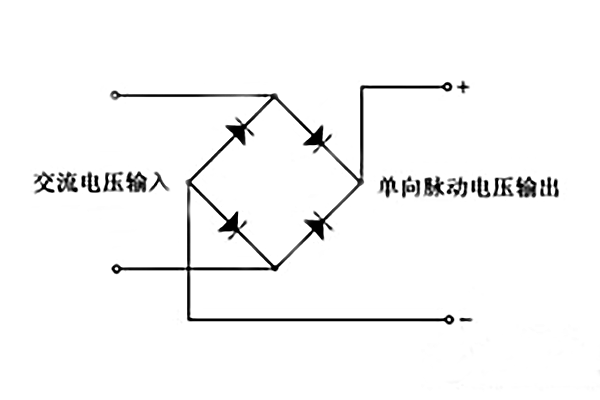

在测量整流桥模块前先要辨别整流桥模块个接口的极性。大部分的整流全桥上均标有“+”、“-”、“～”符号（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，2个“～”为交流电压输入端），非常容易确认出各电极。整流桥模块少数整流桥模块标注因某种因素无法识别则可以用下列2种办法辨别：1、外型辨别法。全桥由4只二极管构成，有4个引脚。2只二极管负极的连接点是全桥直流电输出端的“正极”，2只二极管正极的连接点是全桥直流电输出端的“负极”。大部分的整流全桥上，均标有“+”、“-”、“~”符号。（当中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），非常容易确认出各...
稳压二极管模块又被称为齐纳二极管，是二极管模块中常见的1种，借助PN结反方向击穿状态，其电流可在很大区域内变化而电压基本上不变的情况，做成的起稳压功能的二极管模块。想要知道稳压二极管模块的功能那还得看看稳压二极管模块的原理。稳压二极管模块是二极管模块中的1种，也具备二极管模块的基本单向导通特性，也就是正方向加压导通，反方向加压不通。一般的二极管模块反向加压超出管子的反方向耐压值，管子就被烧毁了。但是稳压二极管模块却不同，给稳压二极管模块反方向加压，当其pn结被击穿后，其两边的电压基本上维持不变。所以，从上边的解析中能够得出，稳压二极管模块的功能就是维持电压的稳定，在电源电压产...

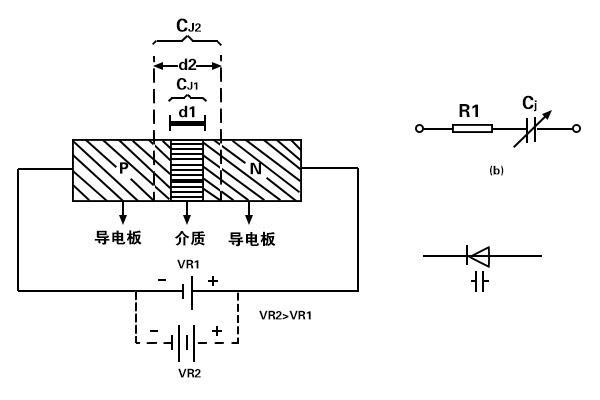

图1变容二极管的构造原理、简化等效线路及线路符号变容二极管的构造原理参见图1(a)。从其本质上讲，它应属反偏压的二极管，其结电容便是耗尽层的电容。可类似反耗尽层视为平行板电容器，2个导电板间有介质。所以，结电容C1的容量与耗尽层的宽度d成反比，有计算公式C1∝1/d，又因为d与反方向偏压VR的n次方成正比（n是与掺杂浓度相关的常数），故C1∝1/VRn，所以，反方向偏压愈高，耗尽区就愈宽，而结电容量越小。相反也是。(a)图上，VR1＞VR2，故d2＞d1，Cj2＜Cj1。变容二极管的简化等效线路及线路符号分别如下图1(b)、(c)所显示。图上用1只可变电容来表明结电容。R2是半导体材料的电阻。变...

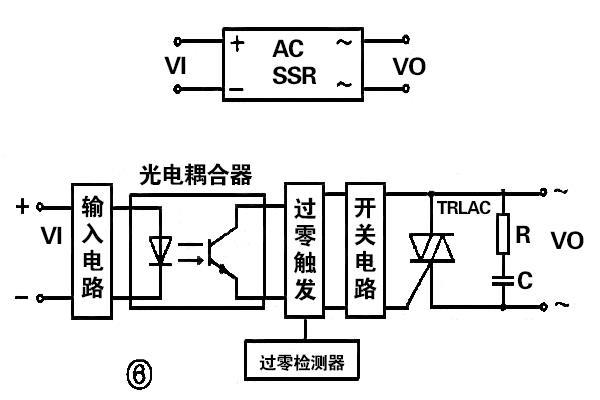

双向晶闸管是在普通晶闸管的根本上发展而成的，它不但能替代2只反极性并联的晶闸管，且仅需1个触发线路，是当前较为良好的交流开关元件。1、基本构造原理尽管从形式上可将双向晶闸管当做2只普通晶闸管的组合，但其实它是由7只晶体管和多个电阻组成的功率集成元件。小功率双向晶闸管通常选用塑料封装，有的还带散热板，外型如图l所示。大功率双向晶闸管大多选用RD91型封装。双向晶闸管的主要参数见附表。2、常见的使用领域双向晶闸管普遍用作工业、交通、电器产品等区域，完成交流调压、电机调速、交流开关、灯具自动开启与关闭、温度控制、台灯变光、舞台变光等多种作用，它还被用作固态继电器(SSR)和固态接触...
1、额定通态平均电流在相应条件下，阳极---阴极间能够持续借助的50赫兹正弦半波电流的平均值。2、正向阻断峰值电压在调节极引路没加触发信号，阳极正向电压还未超出导能电压时，可以反复加在晶闸管两边的正向峰值电压。晶闸管承载的正向电压峰值，不可超出实用手册给定的这个参数值。3、反向阴断峰值电压当晶闸管加反向电压，处在反向关闭模式时，可以反复加在晶闸管两边的反向峰值电压。使用时，不可超出实用手册给定的这个参数值。4、调节极触发电流在指定的环境温度下，阳极---阴极间加相应电压，使晶闸管从关闭模式转为导通模式所需要的最小调节极电流和电压。5、维系电流在指定...
