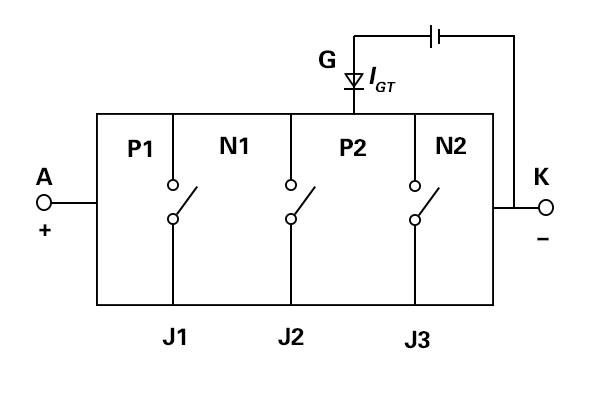

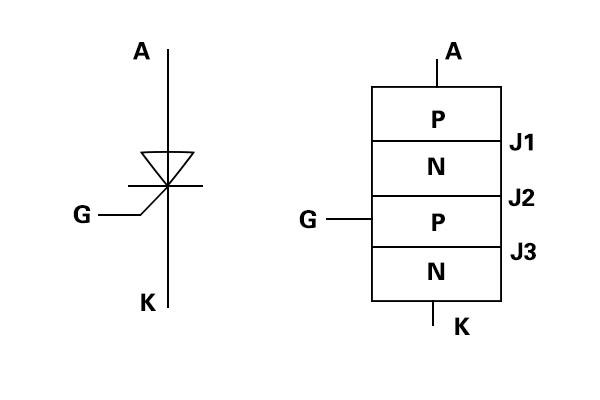

11-16 西班牙CATELEC:晶闸管模块的正方向特性伏安特性 正方向特性当门极G开路,阳极A添加正方向电压时(见图4),J1、J3结正偏,但J2结反偏,这与普通PN结的反方向特性类似,也仅能经过非常小电流,这叫正方向阻断模式,当电压增多,如下图2的特性曲线OA段逐渐弯曲,弯曲处的电压UBO称之为“正方向转折电压”。因为电压上升到J2结的雪崩击穿电压后,J2结出現雪崩倍增效应,在结区产生大批量的电子和空穴,电子进到N1区,空穴进到P2区。进到N1区的电子与由P1区经过J1结引入N1区的空穴复合。同样,进到P2区的空穴与由N2区经过J3结引入P2区的电子复合，雪崩击穿后，进到N1区的电子与进到P2区的空穴各自无法全部复合掉。如此，在N1区就会有电子积累，在P2区就会有空穴积累，最后...
