Market News
因为专注，所以专业

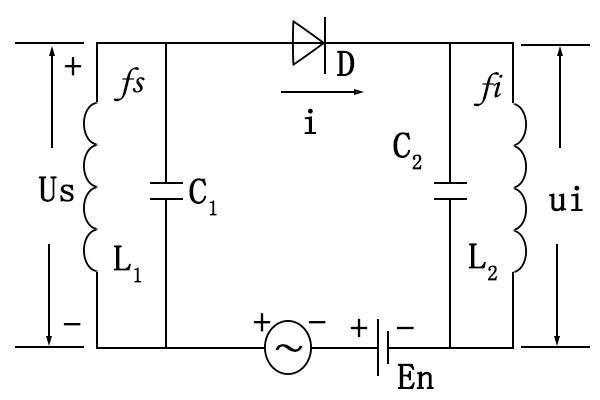

混频器通常由输入信号电路、本机振荡器、非线性元器件和滤波网络等4部分构成，如下图4所显示。这边的非线性元器件自身仅达到频率转换，本振信号由本机振荡器产生。若非线性元器件既产生本振信号，又达到频率转换，则图4变成变频器。所说混频，是将2个不一样的信号（如1个有用信号和1个本机振荡信号）加到非线性元器件上，取其差频或和频。混频器可按照所使用非线性元器件的不一样分成二极管模块混频器、晶体管混频器、场效应管混频器和变容管混频器等。混频器又可按照运行特性的不一样，分成单管混频器、平衡混频器、环形混频器、差分对混频器和参量混频器等。在设计混频器时要重视下列几个方面：（1）需求混频放大系数越大越好。混频放大系数指的是混...

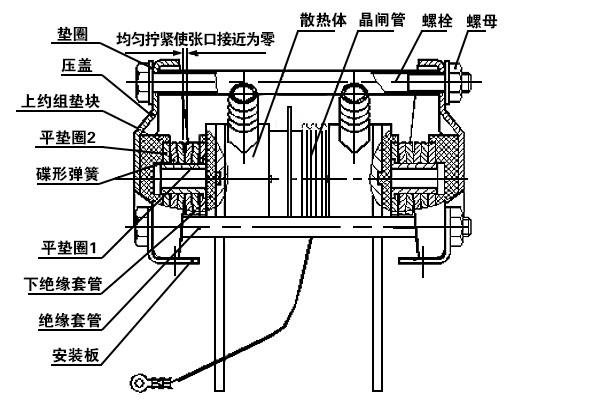

一、晶闸管串联和并联使用晶闸管串联和并联使用时，电路应该使用门极强触发脉冲、均流、均压措施，还须选用开通、恢复特性一致的元器件。尤其是元器件串连运行于较高di/dt的逆变电路中时，其反向恢复特性对动态均压起主要作用。二、散热器与晶闸管的组装元器件的冷却形式有加装散热器自然冷却，风冷和水冷等形式，为了能使元器件充分地起到其额定性能并加强使用中的可靠性，除必需科学地选用散热器外还需正确地组装。唯有正确地组装散热器才可以确保其与元器件芯片间的热阻Rj-hs满足数据表中的需求。在元器件与散热器的组装时，应考虑下列事项：1.散热器的台面必需与元器件台面尺寸相匹配，避免压扁、压歪毁坏元器件。2.散...

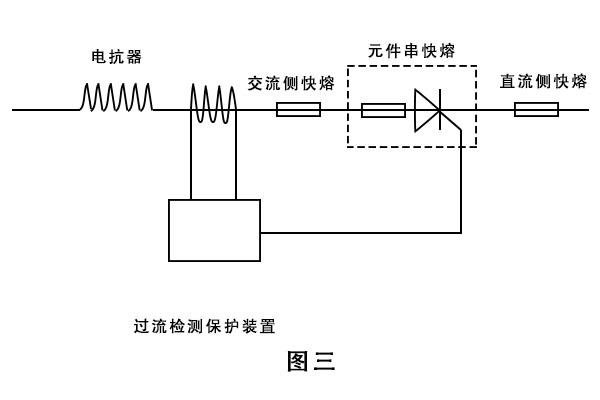

晶闸管模块在短时间内有着一定的过流能力，但在过流严重时，不实行保护措施，便会导致元器件毁坏。在电路设计和元器件选择时应考量负载短路和过载情况，保证 在异常情况下设备能自动保护。通常有下列几类方法(见图三)。 (1)在进线中串连电抗器限制短路电流，使其他保护方式切断电流前元器件短时间内不致毁坏；(2)电路选择过流检测设备，由过流信号控制触发器抑制过流，或连接过流继电器。(3)安装快速熔断器。快速熔断器的运行时间规定在10ms之内，熔断体的额定电流IKR可按下列原则选择：1.57IT(AV)≥IKR≥ITIT(AV)为元器件额定电流，IT为元器件实际作业电流有效值四.晶闸管模块门极触发...

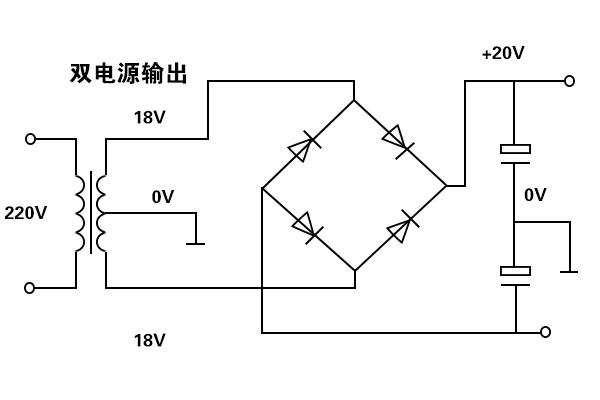

1、双电压整流线路需要搭载2个桥式线路吗？不需要2个整流桥。用一个就可以，把2个18伏交流接入整流桥的交流输入端，把变压器抽头0伏接地（线路板的地线），整流桥直流输出+-端接电容器滤波，电容器2个串连后正极接整流桥正极+，电容器负极接整流桥负极-，2个串连的电容器在中间引出一条线接地，也就是双18伏交流的抽头。如此就可以在直流输出端获取正负20伏的双电源了。线路如下图所示： 双电压可调整流线路设计：所显示的双电压可调稳压电源线路，可当作线路实验时常常用的一种电源。其电流不超过1A，但两组电压各自可调节，且相互不干扰。Nl、N2为78系列三端稳压集成线路，这是因为其输出电压等同于标称稳压...

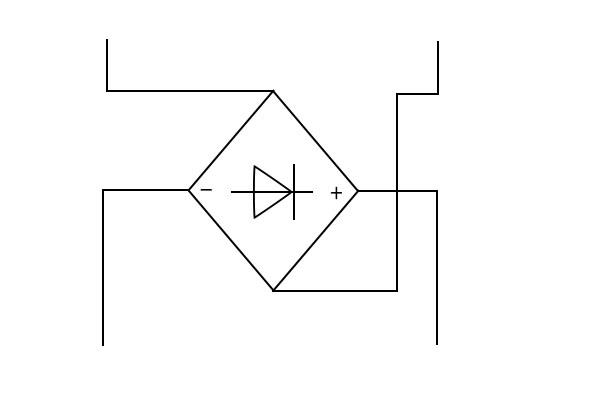

通常桥式整流模块（整流桥）命名中有3个数字，第1个数字表示额定电流，A；后2个数字表示额定电压（数字*100）V。如：KBL407即4A，700V。KBPC5010即50A，1000V（1234567，005、01、02、04、06、08、10各自表示电压档的50V，100V，200V，400V，600V，800V，1000V）。在线路图上通常是画成下述的图型：桥式整流模块如何测好坏 用数字万用表来测试桥式整流模块的好坏。整流桥便是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流线路的4个二极管封在一块。半桥是将2个二极管桥式整流的一半封在一块，用2个半桥...
