Market News
因为专注，所以专业

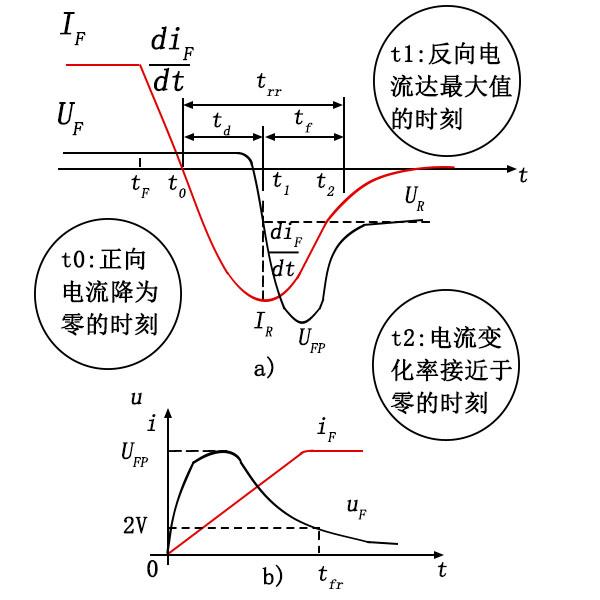

1、静态特性1）主要指的是其伏安特性2）正方向电压大到一定值（门槛电压Uto），正方向电流才逐渐增多，处在稳定导通模式。与If对应的电力二极管模块两边的电压即是其正方向电压降Uf。3）承担反方向电压时，唯有少子引发的微小而数值恒定的反方向漏电流。 图2电力二极管模块的伏安特性2、动态特性由于结电容的存在，电压—电流特性是随时长变动的，这就是电力二极管模块的动态特性，而且通常特指反映通态和断态间转化过程的开关特性。由正方向偏置转化为反方向偏置1）电力二极管模块并不可立即断开，反而是须通过一段短暂的时长才可以重新得到反方向阻断能力，进到截止模式。2）...

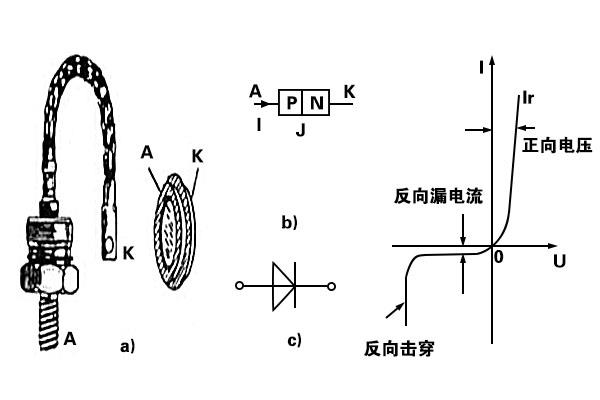

电力二极管模块（PowerDiode，PD）指的是可以承担高电压、大电流，具备比较大耗散功率的二极管模块，它与其他电力电子器件相匹配，用作整流、续流、电压隔离、钳位或保护元器件，在各类变流线路中起到着重要功效。电力二极管模块与小功率电力二极管模块的构造、原理和伏安特性类似，但它的基本参数的要求、选用原则等各有不同，用时需要引起注意。电力二极管模块的内部构造也是一个PN结，其面积比较大，最新研制出的特殊二极管模块如快速恢复二极管模块，在生产工艺上有新的突破，使开关时间极大的减少。电力二极管模块引出2个极，各自称作阳极A和阴极K，用的符号也与中、小功率电力二极管模块相同，如下图1所显示。因为电力二极管模块的功耗比...

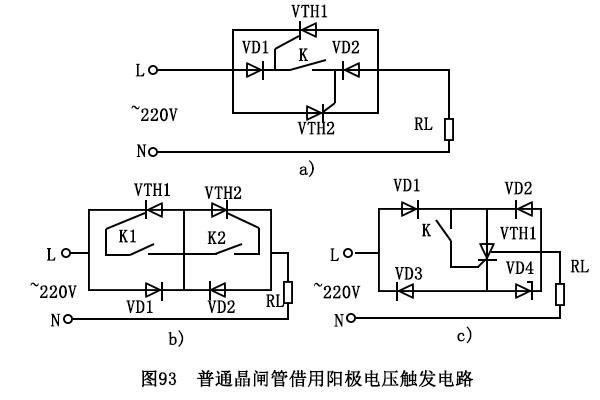

该线路与例92对比仅仅只多使用了2只二极管，如下图93a所显示。这2只二极管反向地跨接在晶闸管模块的门极与阴极间，当继电器触点K闭合时，二极管供应了晶闸管模块门极触发电流的通路，所以选择使用晶闸管模块时不会受到触发电流大小、开关时间的限制。另外，因为门极电流是由二极管供应的，而二极管的正方向压降非常小，在很低的电源电压下晶闸管模块就能被触发，并不会出现交流开关开通不足的状况。另外二极管也是反方向并接于门极与阴极间，所以门极承担的方向电压非常小，进而规避受到反方向击穿。又因为二极管只经过门极电流，而晶闸管模块触发导通后并不会再有多少门极电流经过二极管，例如250A的晶闸管模块，其门极触发电流通常低于200mA,...

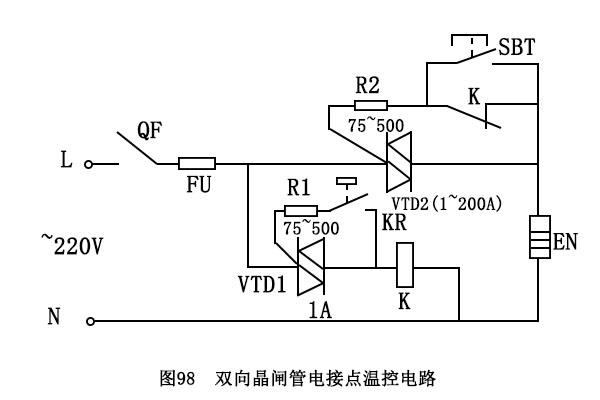

图98是双向晶闸管模块交流开关使用于电阻性负载的典型线路。下图，KR为WXC型水银电接点温度计的触点，可实现300℃之下，精确度达±0.5~±2℃的恒温控制，可用作各类恒温箱、电热炉、烘箱、恒温设施等。将水银电接点温度计调整至所要的温度，当运行温度小于整定温度时，双向晶闸管模块VTD1阻断，继电器K失电，其常闭触点K接触VTD2的门极，发热器EH通电加热。当运行温度高过整定温度时，KR闭合，VTD1触发导通，继电器K获电动作，常闭触点K断开，VTD2阻断，EH断电停止工作。SBT为试验按钮。OF为断路器（又称自动空气开关）。 上述便是西班牙CATELEC对双向晶闸管电接点温控电路图的介绍，CATELE...

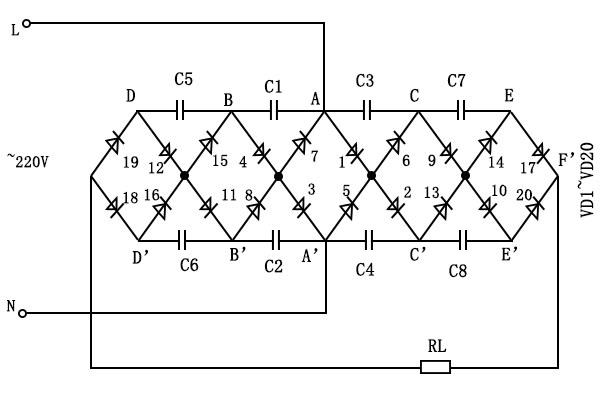

高压整流五桥串桥电路图如下所示： 上述便是西班牙CATELEC介绍的高压整流五桥串桥电路，西班牙CATELEC提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进为以铜底板安装、增加厚度、增大了模块的散热接触点、大大提高了模块的使用寿命与性能。 ...
