Market News
因为专注，所以专业

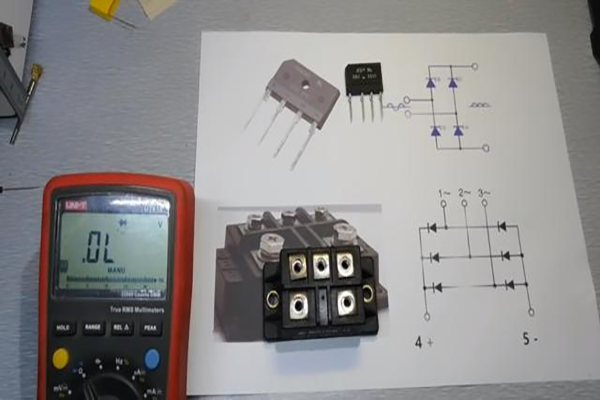

在开关电源或工业设备中整流桥是一个特别关键的元器件，它承受着把交流电转化成直流电的任务，他是将4个~6个整流二极管集成后封裝在一块，如此有助于设计、安装、维修、散热等作用。检测整流桥就要将4~6个整流二极管各自逐个进行检测检测二极管就要将数字万用表拨到相应的二极管档位 用数字万用表测量整流桥从三相和单相整流桥所相应的线路图能够 看见它的内部其实是由2个二极管串连之后首位并接而成，如此一来我们依靠整流桥所相应的线路图来逐个检测就十分简单了，由于二极管有单向导电性，也就是正通反不通为正常，反之受损。 正方向导电 正方向导电 反方向截止 ...

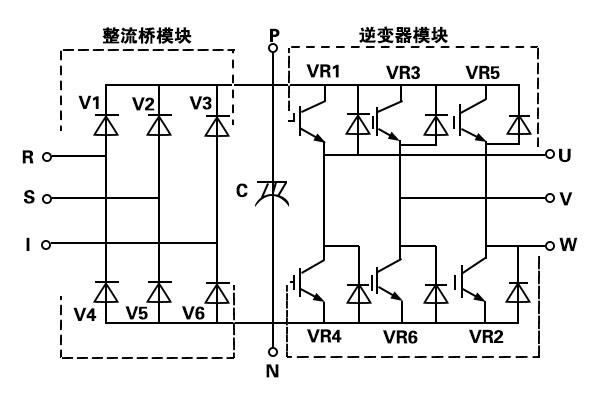

逆变模块、整流模块在检测前，拆下来逆变模块、整流模块与外界连接的电源线（R、S、T）和与电动机连接的接线（U、V、W）端子，取数字万用表拨到R×100Ω档。 之后将数字万用表的两支电笔各自检测R、S、T、U、V、W、P和N处，交接数字万用表电笔，检测其导通状态，便可辨别它们是不是良好，整流桥模块、逆变器模块线路如下图443所显示。上述便是CATELEC西班牙对用性变频器的整流桥模块、逆变器模块线路图的介绍，CATELEC西班牙提供整流桥模块、晶闸管模块、二极管模块等半导体模块,绝缘式功率模块、功率组件、分立式功率半导体在内的众多功率电子产品是现CATELEC模块的主营项目。近期CATELEC产品将部分模块改进...
阻断状态：IG=0，a1+a2极小。穿过晶闸管模块的漏电流稍超过2个晶体管漏电流之和。开通状态：注入触发电流使晶体管的发射极电流增加以至a1+a2趋于于1的话，穿过晶闸管模块的电流IA，将趋于于无穷大，完成饱和导通。IA事实上因为外线路负载的限制，会维系有限值。 其它几种可能导通的状况：1）阳极电压上升至很高的数值产生雪崩效应2）阳极电压上升率du/dt过高3）结温较高4）光触发仅有门极触发是最精准、快速而可靠的控制手段。晶闸管模块的4点运行特性晶闸管模块正常运行时的特性归纳之下：1）承担反方向电压时，不管门极是不是有触发电流，晶闸管模块都不导通...

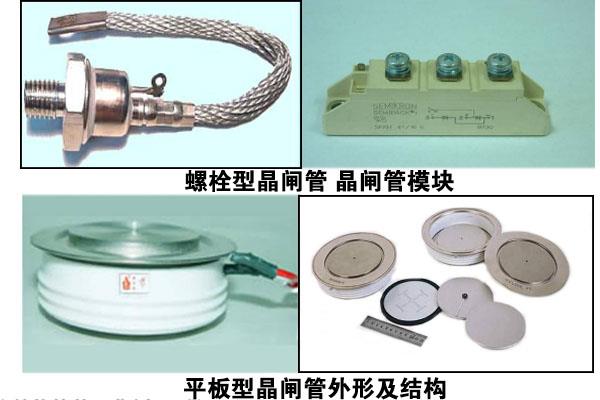

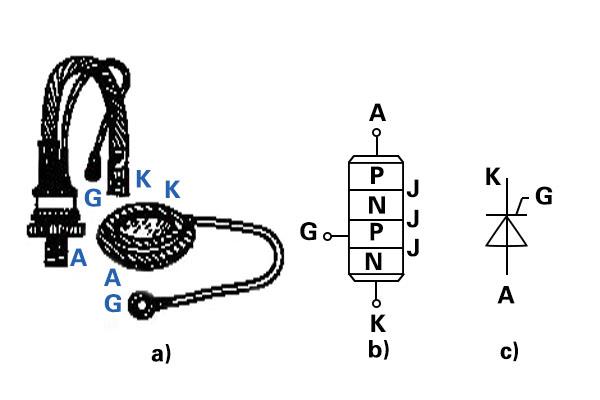

外型有螺栓型和平板型2种封装。有3个连接端。螺栓型封装，一般螺栓是其阳极，能与散热器紧密连接且组装便捷。平板型晶闸管模块可由2个散热器将其夹在中间。 图1.晶闸管模块的外型、构造和电气图形符号a）外型b）构造c）电气图形符号常用晶闸管模块的构造 按晶体管的原理，得： Ic1=a1IA+ICBO1 （1-1） Ic2=a2IK+ICBO2 （1-2） IK=IA+IG ...

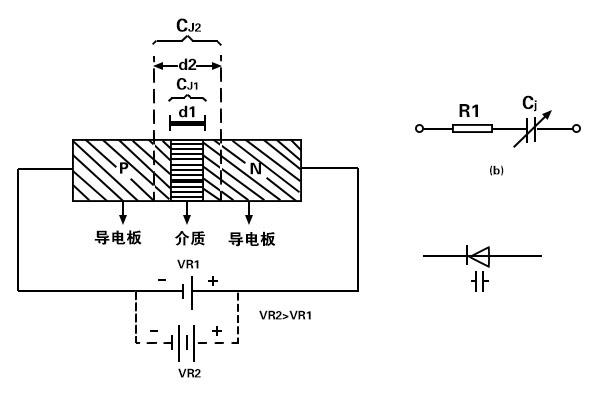

图1变容二极管模块的构造原理、简化等效线路及线路符号 变容二极管模块的构造原理参见图1(a)。从其本质上讲，它应属反偏压的二极管模块，其结电容便是耗尽层的电容。可类似反耗尽层视为平行板电容器，2个导电板间有介质。所以，结电容C1的容量与耗尽层的宽度d成反比，有计算公式C1∝1/d，又因为d与反方向偏压VR的n次方成正比（n是与掺杂浓度相关的常数），故C1∝1/VRn，所以，反方向偏压愈高，耗尽区就愈宽，而结电容量越小。相反也是。(a)图上，VR1＞VR2，故d2＞d1，Cj2＜Cj1。变容二极管模块的简化等效线路及线路符号分别如下图1(b)、(c)所显示。图上用1只可变电容来表明结电容。R2是半导体材料的电阻...
