Market News
因为专注，所以专业

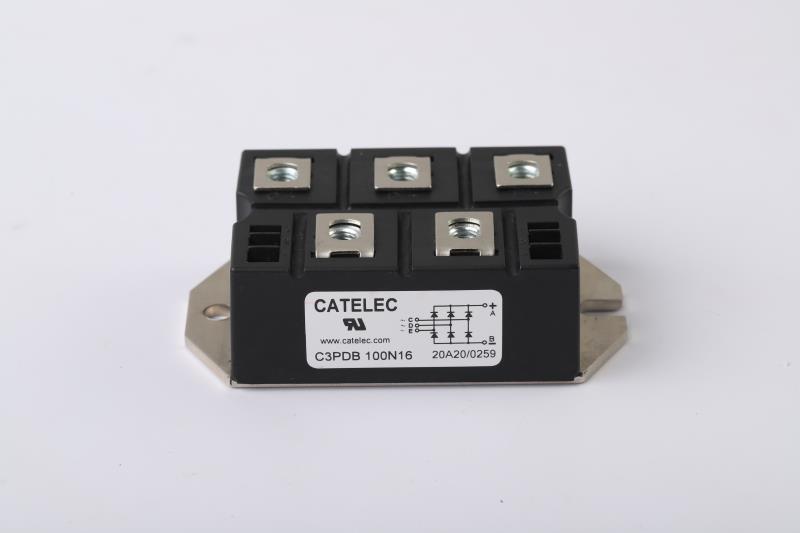

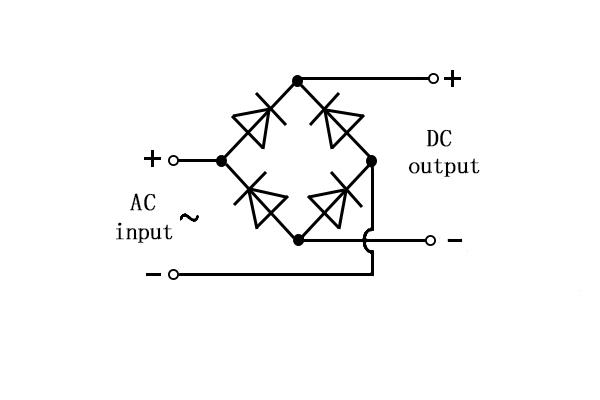

整流桥模块通常是由2个或4个整流硅芯片作桥式连接，2个的为半桥，4个的则称全桥。外部选用绝缘朔料封装而成，大功率整流桥模块在绝缘层外添加锌金属壳包封，增强散热性能。一、整流桥模块定义整流桥模块便是将整流管封在一个壳内了，分全桥和半桥。全桥是将连接好的桥式整流线路的4个二极管封一起。半桥是将2个二极管桥式整流的一半封一起，用2个半桥可组合成一个桥式整流线路，一个半桥也能够组合成变压器带中心抽头的全波整流线路，选用整流桥要充分考虑整流电路和工作电压。二、整流桥模块功能整流桥模块作为1种功率元器件，极其普遍。使用于各类电源设备。三、整流桥模块工作原理整流桥模块有各种方法可以用整流二极管将交流...

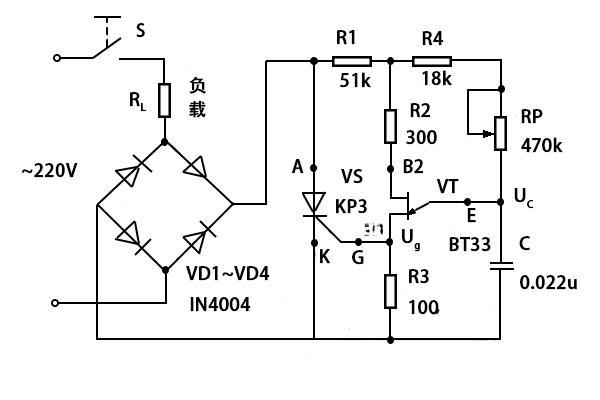

在可控整流线路的波形图中，看到晶闸管承担正向电压的每半个周期内，产生第1个触发脉冲的时间都相同，也就是控制角α和导通角θ都相同，因此，单结晶体管张弛振荡器怎么才能与交流电精准地协助以实现有效的控制呢?为了更好地实现整流线路输出电压“可控”，必须使晶闸管承担正向电压的每半个周期内，触发线路产生第1个触发脉冲的时间都相同，这种相互配合的工作方式，称作触发脉冲与电源同步。怎么才能保证同步呢? 大家再看调压器的电路图(图1)。请注意，在这单结晶体管张弛振荡器的电源是采用桥式整流线路輸出的全波脉冲直流电压。在晶闸管没接通时，张弛振荡器的电容C被电源充电，UC按指数值规律升高到峰点电压值UP时，单结晶体管VT接通...

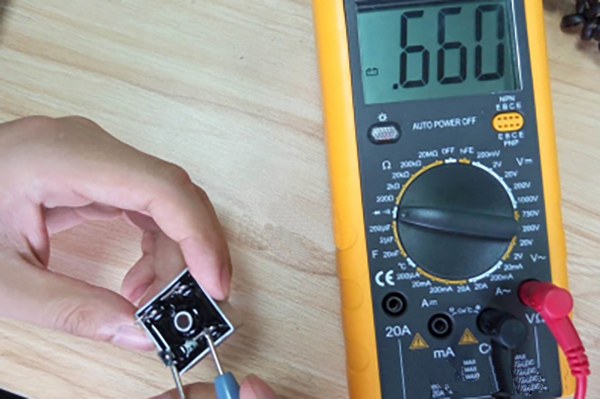

整流桥模块做为电源构成部分中的基本元件，对成品电源的重要性不言而喻。可以说，一款高品质的电源商品离不了一款好性能的整流桥模块器件。那倘若整流桥模块在实用中毁坏，该怎样检修检测呢？1、电阻测试方法电阻测试方法是借助二极管的单向导通特点，测试其正方向有电阻读值与反方向截止无读值来辨别其是否好坏，这套检测整流桥模块的好坏方式是很常用的1种。测试工具与对象：1台正常的数字万用表与一款待辨别的整流桥模块。测试条件设定：数字万用表打到20K欧姆档位，红笔数字万用表正极，黑笔数字万用表负极。测试方法与步骤为：红笔接整流桥模块负极，黑笔各自接2个交流脚位，若均有读值显示则表明负极与交流间的2颗芯片正常；黑笔接...
为了能使设计更为易于且保障元器件在应用领域中具有更高的裕量，这种模块使用了增强型IGBT和二极管芯片，抗压实现650V。这种新的芯片与众所周知的600VIGBT3元器件一致，具有同样的导通特性和开关特性；而且可靠性并没有发生改变(如SOA、RBSOA、SCSOA)。这种借助新型的IGBT和二极管终端构造的研发能够实现，并保障了超薄的70?m芯片厚度不发生改变。所以，650VIGBT的集电极－发射极饱和电压VCE_SAT在25°C依然保持在较低的1.45V水平(150°C时为1.70V)。元器件的开关损耗较低，当开关频率为16kHz时，损耗仅占逆变器总损耗的3分之一。另外，该IGBT还具有极其平滑的电流拖尾特性...

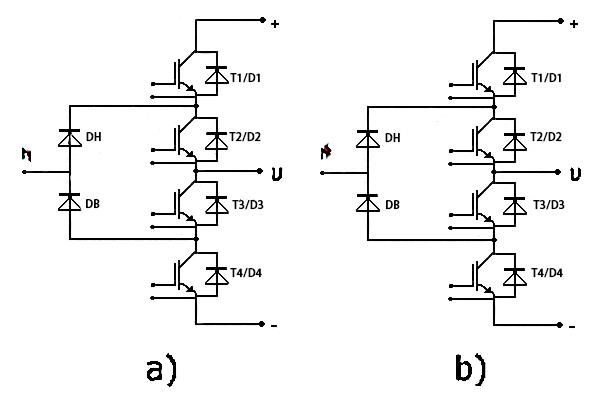

在设计三电平变换器时，怎样控制好长换流回路的杂散电感和过压情况，是设计人员所要面对的一挑战。 针对三电平NPC拓扑的最新IGBT模块尽管共计集成化4个IGBT和6个二极管的IGBT模块并不适合用在高功率设备，但要是功率范围一定，同时控制管脚数准许采用标准封装，它是能够适用中、小功率设备的。针对小功率设备来说 ，如图3所示的EasyPACK2B封装具有充足的DBC面积来集成化一种完整的150A三电平模块桥臂。因为可在给出的栅格内任何布置管脚，这些管脚即能够当作功率端子也可当作控制端子，所以这个封装可提供非常理想的连接方式。这类封装可提供辅助发射极端子，可保障IGBT的高速开关。针对电源端子来说 ，最多可...
