Market News
因为专注，所以专业

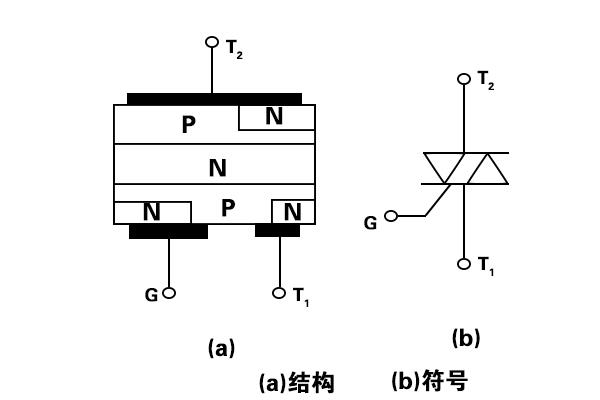

下边介紹使用数字万用表R×1档判断双向晶闸管模块电极的办法，并且还检测触发能力。1．判断T2极由图2(a)得见，G极与T1极靠近，距T2极较远。所以，G-T1间的正、反方向电阻值都比较小。在使用 R×1档测任意两脚间的电阻值时，仅有G-T1间呈现低阻，正、反方向电阻值仅几十欧。而T2-G、T2-T1间的正、反方向电阻值均为无穷大。这说明，倘若测到某脚和其它两脚都不通，就肯定是T2极。此外，选用TO-220封装的双向晶闸管模块，T2极一般与小散热板连接。由此也可以确定T2极。2．区别G极和T1极（1）找到T2极后，先假设剩下两脚中某一脚为T1极，另一脚为G极。（2）把黑表笔接T1极，红电...
普通晶闸管模块本质上应属直流元器件。要操控交流负载，需要将2只晶闸管模块反极性并接，让每只SCR操控1个半波，为之需2套独立的触发线路，使用感到不方便。双向晶闸管模块是在普通晶闸管模块的基本上快速发展起来的，它不但能替代2只反极性并接的晶闸管模块，并且仅用一个触发线路，是目前比较理想的交流开关元器件。其英文名称TRIAC就是三端双向交流开关的意思。即便从形式上能够把双向晶闸管模块看作2只普通晶闸管模块的组合，但其实它是由7只晶体管和多只电阻值构成的功率集成元器件。 小功率双向晶闸管模块一般选用塑料封存装，有的还带小散热极，外型如下图1所显示。典型产品有BCM1AM（1A/600V）、BCM3AM（3A/600...

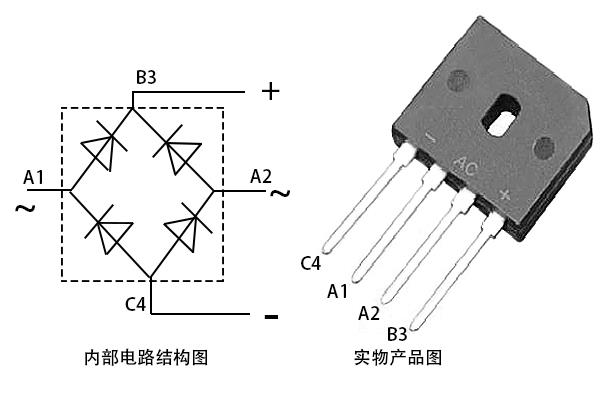

整流桥模块便是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流线路的4个二极管封一块。半桥是将2个二极管桥式整流的一半封一块，用2个半桥可构成1个桥式整流线路，一个半桥也能够构成变压器带中心抽头的全波整流线路，选择整流桥模块要考虑整流电路和工作电压。下边就给大家讲下整流桥模块型号问题。 整流桥模块的编号规则通常整流桥模块定名中有3个数字，第1个数字表示额定电流，A;后2个数字表示额定电压（数字*100），V如：KBL410即4A，1000V。RS507即5A，1000V。（1234567分别指代电压档的50V，100V，200V，400V，600V，800V，1000V）常见的国产全桥有佑风YF...
全桥的正方向电流量有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等很多种规格型号，耐压值（最高反方向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等很多种规格型号。 通常桥堆定名中有3个数字，第1个数字表示额定电流，A;后2个数字表示额电压（数字*100），V如：KBL407即4A，1000VKBPC5010即50A，1000V（1234567，005、01、02、04、06、08、10各自表达电压档的50V，100V，200V，400V，600V，800V，1000V）。整流桥模块和桥堆有什么不...
下边分别讲述通过数字万用表判别GTO电极、检测GTO的触发能力和断开能力、估算断开增益βoff的办法。 判别GTO的电极将数字万用表拨至R&TImes;1档，检测任意两脚间的电阻值，仅当黑电笔接G极，红电笔接K极时，电阻值呈低阻值，对其他状况电阻值均为无穷大。因此可快速判别G、K极，余下的便是A极。（这里指的模拟表，电子式数字万用表红电笔与电池正极相接，模拟表红电笔与电池负极相接）检测触发能力如图2（a）所显示，首先将表Ⅰ的黑电笔接A极，红电笔接K极，电阻值为无穷大；之后用黑表笔尖也一起接触G极，添加正方向触发信号，表针往右边偏转到低阻值即说明GTO现已接导；最后脱开G极，要是GTO维...
